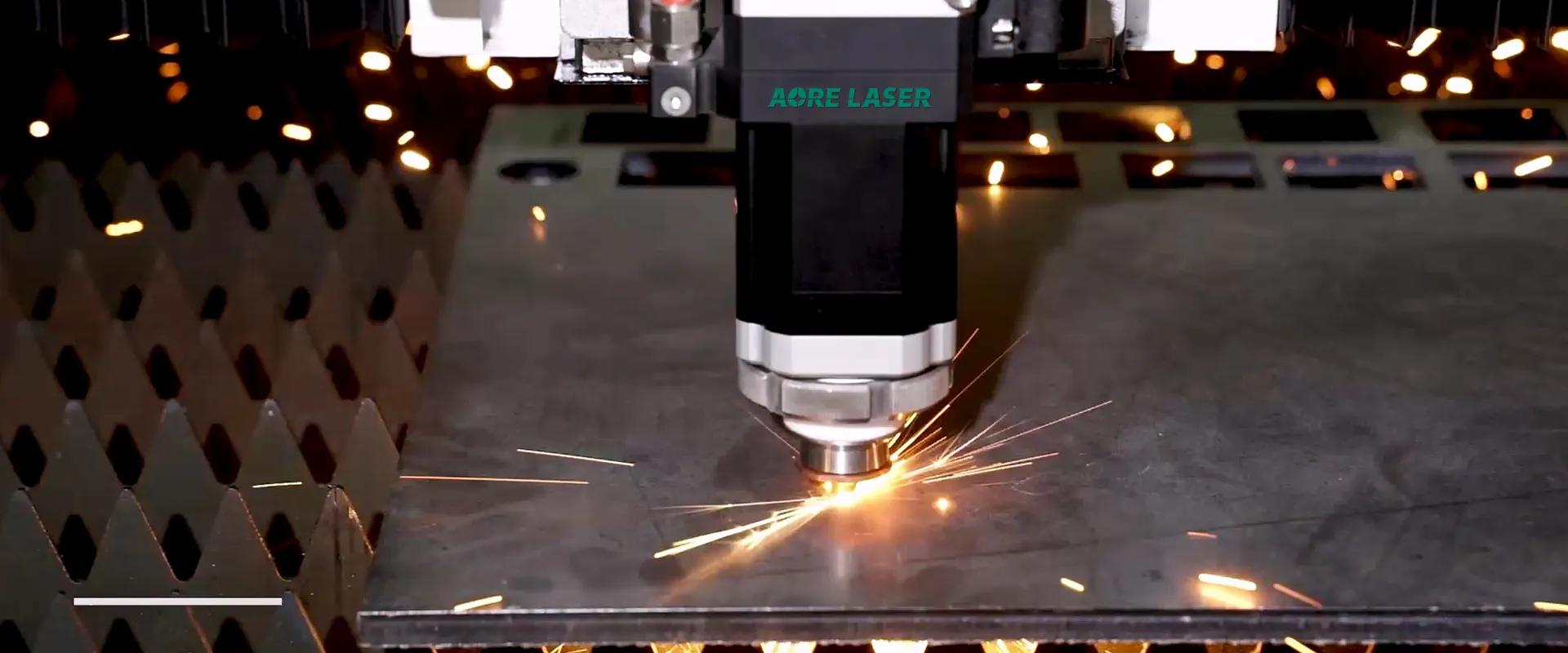

Anwendung von Laserschneidmaschinen – Herstellung von Baustahl

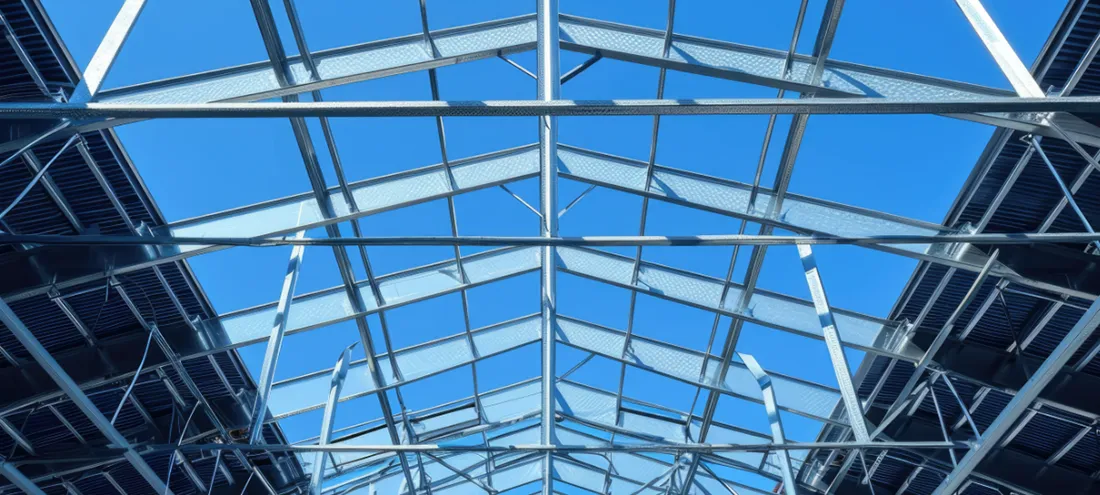

Bei großangelegten Infrastrukturprojekten wie Brücken und Hochhäusern hat die Bearbeitungsqualität von Baustahl direkten Einfluss auf die Bausicherheit und die langfristige Nutzungsdauer. Die Schnittpräzision und Kantenqualität von Stahlplatten und Baustahlbauteilen sind dabei oft Voraussetzung für den reibungslosen Ablauf nachfolgender Montage- und Schweißprozesse. Der zunehmende Einsatz von Laserschneidmaschinen in Stahlbauwerkstätten in den letzten Jahren ist kein Zufall: Im Vergleich zu traditionellen Verfahren eignet sich die Laserschneidtechnik hervorragend für die hochpräzise Bearbeitung komplexer Bauteile und erfüllt damit die modernen Anforderungen an die Stahlbaufertigung. Basierend auf Forschung und praktischer Erfahrung in der Stahlbaubearbeitung untersucht dieser Artikel den Kernnutzen von Laserschneidmaschinen in der Stahlbaufertigung, ihre typischen Anwendungsfälle und die Gründe für die Prozessauswahl.

Merkmale der Verarbeitung von Baustahl

Die Herstellung von Baustahl weist folgende typische Merkmale auf:

Die Basismaterialien sind vorwiegend Kohlenstoffstahl und niedriglegierter Stahl – Werkstoffe, die in der Industrie weit verbreitet sind. Aufgrund unterschiedlicher Kohlenstoffgehalte stellen sie jedoch unterschiedliche Anforderungen an die Wärmezufuhr beim Schneidprozess. Die Blechdicken variieren stark, von wenigen zehn Millimetern bis zu mehreren hundert Millimetern, während die Bauteile oft groß und schwer sind. Daher muss der Schneidprozess nicht nur Präzision gewährleisten, sondern auch die Produktionseffizienz mit der Durchführbarkeit vor Ort in Einklang bringen. Denn in der realen Montage können selbst Abweichungen im Millimeterbereich präzise Schweißverbindungen verhindern oder die Stabilität der Gesamtstruktur beeinträchtigen.

Daher muss das Schneidverfahren stabil, wiederholbar und für die industrielle Fertigung geeignet sein.

Laserschneidmaschine vs. traditionelle Schneidverfahren

Warum also sticht die Laserschneidmaschine unter den verschiedenen Schneidverfahren hervor und zählt zu den bevorzugten Lösungen für die Bearbeitung von Baustahl? Obwohl sie nicht für alle Stahlbearbeitungssituationen geeignet ist, erfüllt sie präzise die Kernanforderungen der Baustahlfertigung.

1. Hohe Schnittpräzision

CNC-Laserschneidanlagen erreichen eine Wiederholgenauigkeit im Mikrometerbereich. Herkömmliche Schneidverfahren führten häufig zu Fehlausrichtungen der Bohrungen und erschwerten so die präzise Schraubenmontage. Lasergeschnittene Teile verbessern die Effizienz der Ausrichtung vor Ort jedoch deutlich. Dieser Präzisionsvorteil reduziert den Korrekturaufwand bei der Montage erheblich.

2. Flexible Verarbeitung komplexer Formen

Bauteile wie Verbindungsplatten, Halterungen und Versteifungen weisen häufig unregelmäßige Schlitze, dichte Lochmuster und komplexe Konturen auf. Die traditionelle, formbasierte Bearbeitung erfordert hohe Vorabinvestitionen und stößt bei der Fertigung kleiner Losgrößen und Serien an ihre Grenzen. Faserlaserschneidanlagen machen Formwechsel überflüssig und ermöglichen die Bearbeitung von Bauteilen mit unterschiedlichen Formen und Konfigurationen allein durch einfache Programmanpassungen. Dieser Vorteil ist besonders in der Massenproduktion vorgefertigter Bauteile deutlich.

3. Reduzierte Sekundärverarbeitung

Lasermetallschneidmaschinen bieten saubere, scharfe Schnittkanten und eine extrem hohe Maßgenauigkeit, wodurch Nacharbeiten oder manuelle Anpassungen minimiert werden.

Nahtlose Schnittflächen erfordern kein zusätzliches Schleifen vor dem Schweißen, wodurch ein „einstufiges Umformen“ ermöglicht wird, das die mit der Nachbearbeitung verbundenen Arbeits- und Zeitkosten erheblich reduziert.

4. Gleichbleibende Qualität in der Massenproduktion

In der Massenproduktion bieten Faserlaserschneidmaschinen einen entscheidenden Vorteil hinsichtlich der Qualitätskonstanz. Nach der Einstellung der geeigneten Schnittparameter gewährleisten sie eine gleichbleibende Maßgenauigkeit und Kantenqualität, unabhängig davon, ob Dutzende oder Hunderte von Teilen bearbeitet werden. Dadurch werden Qualitätsschwankungen vermieden, die durch menschliche Bedienungsfehler bei herkömmlichen Verfahren entstehen.

Im Bereich der Stahlbaubearbeitung haben sich traditionelle Verfahren wie Brennschneiden und Plasmaschneiden nicht vollständig vom Markt verabschiedet – sie erfüllen weiterhin ihre jeweiligen Anwendungsbereiche. Das Autogenschneiden ist aufgrund seiner Fähigkeit, extrem dicke Stahlplatten zu bearbeiten, nach wie vor das gängigste Verfahren im Schwermaschinenbau. Die große Wärmeeinflusszone und die begrenzte Schnittgenauigkeit machen es jedoch für die Fertigung hochpräziser Bauteile ungeeignet. Das Plasmaschneiden bietet eine höhere Effizienz bei der Bearbeitung mitteldicker bis dicker Platten, mit Schnittgeschwindigkeiten, die das Autogenschneiden deutlich übertreffen, leidet aber ebenfalls unter relativ starker Wärmeverformung. Wie sollten also die Anwendungsbereiche des Laserschneidens definiert werden?

Nach jahrelanger Branchenforschung und vergleichenden Prozessversuchen erweisen sich Laserschneidanlagen als optimal, wenn die Bearbeitung hohe Präzision, komplexe Formen oder gleichbleibende Qualität über mehrere Chargen hinweg erfordert. In der Praxis kombinieren die meisten großen Stahlbaubetriebe das Laserschneiden mit traditionellen Verfahren, abhängig von der Bauteildicke, den Präzisionsanforderungen und dem Produktionsvolumen. So übernimmt beispielsweise das Brennschneiden die Grobschnitte an dicken Blechen, während das Laserschneiden für das anschließende Feinschneiden und die Bearbeitung komplexer Profile eingesetzt wird. Dieser kombinierte Ansatz gewährleistet ein optimales Verhältnis von Kostenkontrolle, Qualität und Effizienz.

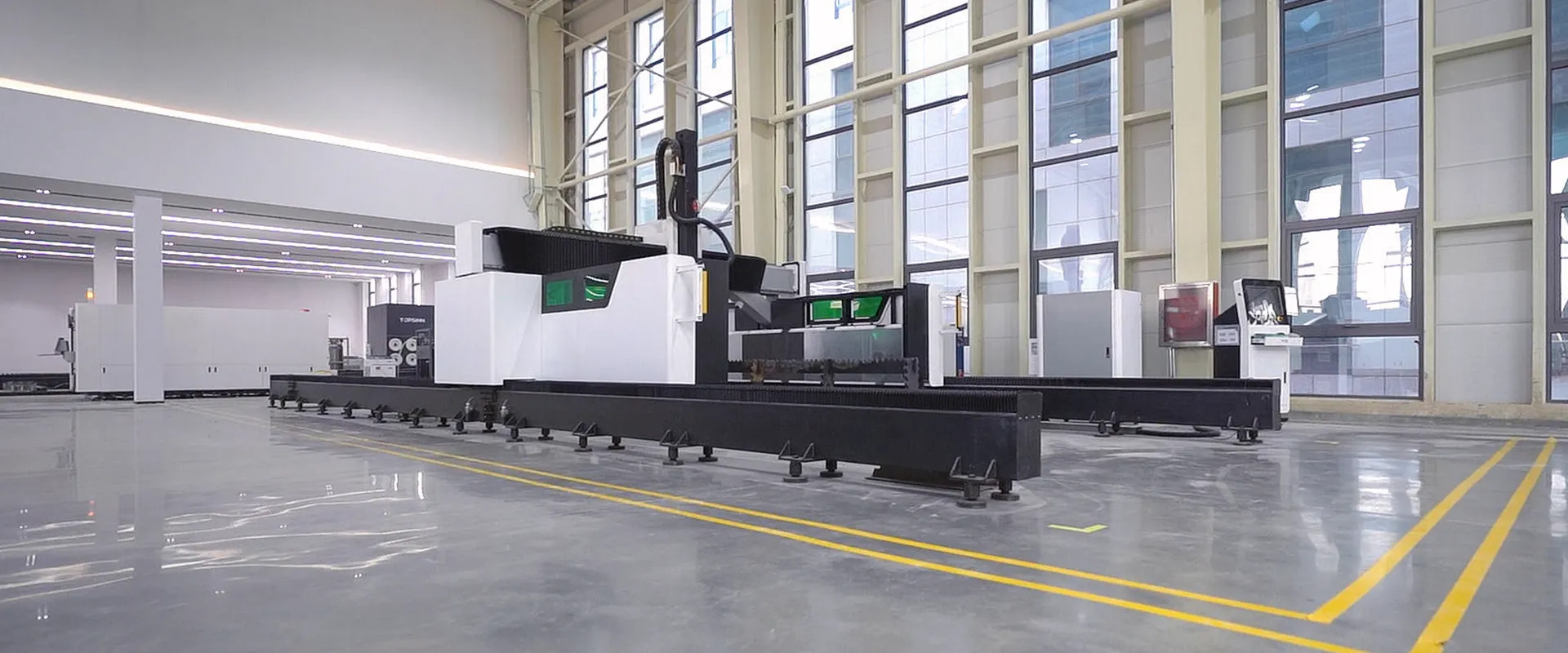

Laserschneidlösungen speziell für die Stahlkonstruktionsfertigung

Nicht alle Stahllaserschneidanlagen eignen sich für die Bearbeitung von Baustahl. Zu den wichtigsten Anforderungen gehören:

Breiter Laserleistungsbereich: Geeignet zum Schneiden von mittelstarken bis dicken Stahlplatten

Stabile Schnittleistung: Erzielt auch nach langjährigem Betrieb weiterhin gute Schnittergebnisse.

Robuste Maschinenkonstruktion: geeignet zum Schneiden großer und schwerer Stahlplatten

Zuverlässige Komponenten, geeignet für industrielle Umgebungen

Viele verarbeitende Unternehmen unterliegen dem Fehler, zu glauben, „höhere Leistung ist immer besser“, und vernachlässigen dabei die Kompatibilität der Anlagen mit ihren Produktionsprozessen. Die Auswahl von Maschinen allein anhand der maximalen Ausgangsleistung ist oft nicht der praktikabelste Ansatz. Für Stahlbauwerkstätten sollte die Konstruktion von Faserlaserschneidanlagen auf den tatsächlichen Produktionsanforderungen und nicht auf Laborbedingungen basieren.

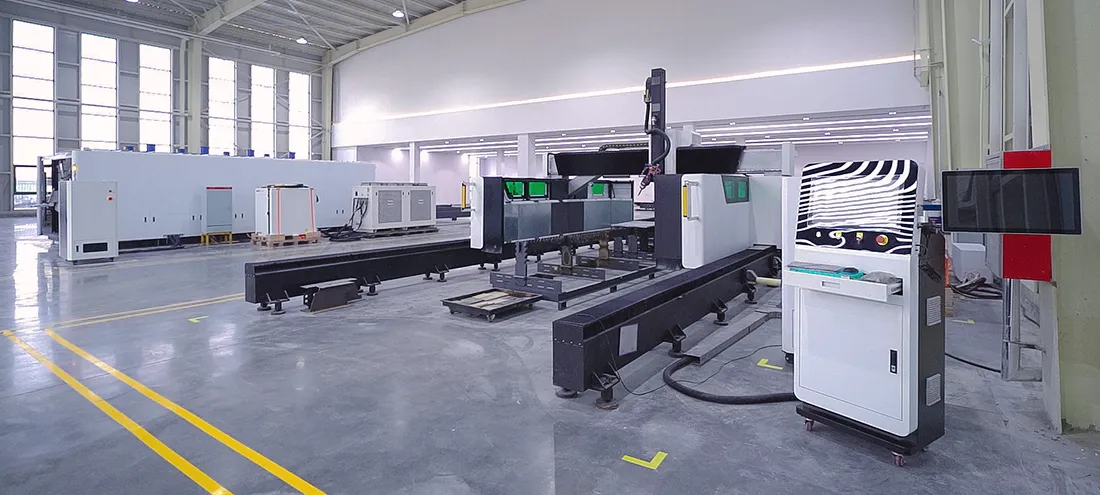

Die Laser-Metallschneidmaschinen der GR-H-Serie unseres Teams , die speziell für Anwendungen in der Stahlkonstruktionsfertigung entwickelt wurden, sind darauf ausgelegt, diese zentralen Probleme zu lösen:

1. Breiter Leistungsbereich von 12.000 W bis 40.000 W: Bewältigt zuverlässig Schneidanforderungen von mitteldicken bis dicken Kohlenstoffstahlplatten und beweist damit eine außergewöhnliche Anpassungsfähigkeit in Branchen mit strengen Anforderungen an die strukturelle Festigkeit wie Brückenbau, Schienenverkehr und Schiffbau.

2. Vielseitige Materialkompatibilität: Schneidet mühelos gängige Stahlbauteile wie H-Träger, I-Träger, U-Profile, Winkel, Bleche und Rohre ohne Gerätewechsel oder wesentliche Parameteranpassungen. Dadurch wird die Beschränkung herkömmlicher Anlagen („eine Maschine für eine Anwendung“) aufgehoben und die Flexibilität der Werkstattproduktion deutlich erhöht.

3. Die modulare Bauweise mit standardisiertem Bett ermöglicht eine flexible Anpassung an die jeweiligen Projektanforderungen. Sie eignet sich sowohl für das großflächige Schneiden von Baustahl als auch für die schnelle Abwicklung kleinerer, kundenspezifischer Aufträge.

4. Tief integriert in die Anforderungen der industriellen Serienfertigung – unterstützt die Verarbeitung verschiedener Materialien und einen unterbrechungsfreien Betrieb. In Kombination mit einer maximalen Laufgeschwindigkeit von 80 m/min und einer maximalen Beschleunigung von 0,8 g steigert es die Bearbeitungseffizienz deutlich bei gleichbleibender Präzision und ist somit optimal auf den 24/7-Betrieb von Stahlbauwerkstätten abgestimmt.

Laserschneiden hat sich in der Stahlbaufertigung zu einem unverzichtbaren Bearbeitungsverfahren entwickelt, insbesondere für Anwendungen, die hohe Präzision, Konsistenz und flexible Bauteilgestaltung erfordern. Natürlich ist es keine Universallösung. Traditionelle Verfahren wie Brennschneiden und Plasmaschneiden bleiben für extrem dicke Bleche und kostengünstige Fertigungsumgebungen unerlässlich. Die wirklich sinnvolle Verfahrenswahl zielt nie blind auf die höchste Laserleistung ab. Vielmehr geht es darum, Materialstärke, Bauteilpräzisionsanforderungen und den gesamten Produktionsablauf zu integrieren, um die optimale Lösung zu finden. Denn letztendlich liegt der Kern der industriellen Fertigung in der präzisen Abstimmung der Technologie auf reale Anforderungen, nicht in der Anhäufung von Parametern.

Sie können sich jederzeit gerne an unser Team wenden . Dank unserer praktischen Produktionserfahrung bieten wir Ihnen technische Unterstützung und hilfreiche Ratschläge.
