Anwendungsbereiche von Laserschneidmaschinen – Automobilindustrie

Im Zuge der Entwicklung der Automobilindustrie hin zu Leichtbau, Elektrifizierung und individueller Anpassung stehen traditionelle Fertigungsprozesse vor neuen Herausforderungen. So hat beispielsweise die weitverbreitete Verwendung hochfester Stähle und Aluminiumlegierungen die Grenzen konventioneller Stanz- und Bearbeitungstechniken hinsichtlich Präzision, Flexibilität und Materialausnutzung aufgezeigt.

Vor diesem Hintergrund nimmt der Einsatz von CNC-Laserschneidanlagen in der Automobilfertigung rasant zu. Laut einer Studie von Global Growth Insights setzen weltweit fast 45 % der Automobilhersteller Laserschneidanlagen zur Herstellung von Karosserieteilen und Motorkomponenten ein. Rund 32 % der Automobilhersteller betonen die entscheidende Rolle der Lasertechnologie bei der Reduzierung von Materialverschwendung, während über 28 % ihren Beitrag zur Realisierung von Leichtbaufahrzeugen hervorheben. Dank hoher Präzision, minimaler Wärmeeinflusszonen und hohem Automatisierungsgrad hat sich das Laserschneiden zu einer unverzichtbaren Technologie für die Bearbeitung von Karosseriestrukturbauteilen, Batteriesystemen und komplexen Bauteilen entwickelt.

Vorteile von Faserlaserschneidanlagen in der Automobilindustrie

1. Präzision und Genauigkeit

Hochpräzises Laserschneiden ermöglicht es den Herstellern, enge Toleranzen zu erreichen, was für Bauteile, die eine perfekte Passform erfordern, wie Karosserieteile und Fahrgestellteile, von entscheidender Bedeutung ist.

2. Verbesserte Flexibilität für Kleinserien- und Mehrmodellfertigung

Die Laserschneidtechnologie bietet Vielseitigkeit und ermöglicht die Bearbeitung verschiedenster Materialien wie Edelstahl, Aluminium und Baustahl. Sie unterstützt zudem schnelle Designänderungen, sodass Hersteller sich an die sich wandelnden Marktanforderungen anpassen können.

3. Steigerung der Produktivität und Kosteneffizienz

Laserschneidmaschinen reduzieren die Schnittzeit erheblich. Diese Effizienz erweist sich insbesondere bei der Serienfertigung als vorteilhaft, da Zeitersparnis direkt zu Kostensenkungen führt. Sie minimiert Ausfallzeiten und gewährleistet eine effektive Ressourcennutzung.

4. Umweltvorteile

Das Laserschneiden erzeugt minimalen Abfall und macht den Einsatz gefährlicher Chemikalien überflüssig. Dies trägt zu nachhaltigen Produktionsverfahren bei.

Vier Kernanwendungen des Laserschneidens in der Automobilfertigung

In modernen Automobilfertigungssystemen nutzen CNC-Faserlaserschneidanlagen ihre hohe Präzision, minimale Wärmeeinflusszonen und flexiblen Fertigungsmöglichkeiten, um vielfältige Bearbeitungsszenarien abzudecken – von Karosseriestrukturbauteilen bis hin zu Kernkomponenten von Elektrofahrzeugen. Im Folgenden werden die vier typischsten Laserschneidanwendungen in der Automobilfertigung vorgestellt.

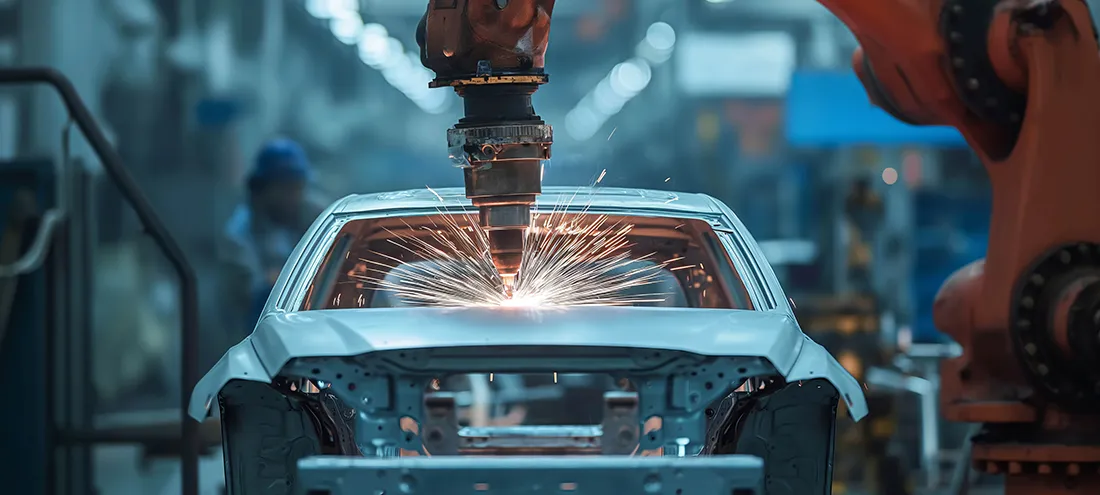

1. Body-in-White

Karosserieteile (wie Türen, Motorhauben, Dachpaneele und Kofferraumdeckel) erfordern typischerweise komplexe, geschwungene Konturen und eine hohe Montagegenauigkeit. In der traditionellen Fertigung werden diese Teile hauptsächlich mit Stanzwerkzeugen zugeschnitten und gestanzt. Bei häufigen Modellaktualisierungen oder der Entwicklung von Prototypen steigen die Kosten für die Werkzeugentwicklung und die Lieferzeiten jedoch erheblich an.

Die Laserschneidtechnologie ermöglicht hochpräzises Konturschneiden und Stanzen ohne Formen. Dank CNC-Programmsteuerung lässt sich die Anlage schnell an verschiedene Fahrzeugmodelle und Designänderungen anpassen. Für Automobilhersteller bedeutet dies:

Deutlich kürzere Entwicklungszyklen für neue Modelle

Niedrigere Herstellungskosten bei der Prototypenfertigung in Kleinserien

Gleichmäßigere Kantenqualität für Karosserieteile

Daher hat sich das Laserschneiden zu einem entscheidenden Prozess bei der Prototypenentwicklung, der Testproduktion und flexiblen Fertigungslinien entwickelt.

2. Verarbeitung von hochfestem  Stahl für Fahrgestell- und Karosseriestrukturbauteile

Angetrieben von Leichtbauprinzipien und erhöhten Sicherheitsanforderungen an Fahrzeuge, verwenden moderne Automobile hochfesten Stahl in großem Umfang für kritische Strukturbauteile wie A- und B-Säulen, Längsträger der Karosserie und Crash-Überrollbügel. Die hohe Härte und Festigkeit dieser Werkstoffe erfordert fortschrittliche Verarbeitungstechniken. Laut Business Research Insights bestehen fast 73 % der Fahrwerkskomponenten aus lasergeschnittenem Stahl.

Im Vergleich zum herkömmlichen mechanischen Schneiden oder Plasmaschneiden bietet das Faserlaserschneiden deutliche Vorteile bei der Bearbeitung von hochfestem Stahl. Der Laserstrahl erzeugt schmale Schnittfugen und eine gleichbleibende Schnittqualität bei minimaler Wärmeeinflusszone, wodurch Materialeigenschaften nur minimal verändert werden.

Für Automobilhersteller ermöglicht dieses Verarbeitungsverfahren Folgendes:

Verbesserte Maßgenauigkeit der Strukturbauteile

Dadurch wurde der Bedarf an nachfolgenden Bearbeitungs- und Endbearbeitungsvorgängen reduziert.

Gewährleistung der strukturellen Sicherheit und Montagegenauigkeit

Folglich hat sich das Laserschneiden zu einem entscheidenden technologischen Ansatz für die Bearbeitung von sicherheitsrelevanten Strukturbauteilen im Automobilbereich entwickelt.

3. Laserschneiden für Batteriegehäuse von Elektrofahrzeugen

Elektrofahrzeuge benötigen leichte und dennoch robuste Batteriegehäuse. Laserschneidtechnologie ermöglicht die für komplexe Konstruktionen erforderliche Präzision bei gleichzeitiger Wahrung der strukturellen Integrität. Diese Gehäuse, die üblicherweise aus Aluminiumlegierungen oder Edelstahl gefertigt werden, erfordern hohe Maßgenauigkeit und Dichtigkeit.

Laserschneiden ermöglicht hochpräzise Schnitte und Lochstanzungen in Aluminiumlegierungen und schafft so eine optimale Grundlage für nachfolgende Schweiß- und Dichtungsprozesse. Darüber hinaus erleichtert die CNC-Bearbeitung die Anpassung an strukturelle Unterschiede verschiedener Batterieplattformen.

Bei der Produktion von Fahrzeugen mit alternativen Antrieben hilft das Laserschneiden den Herstellern:

Verbesserung der Maßgenauigkeit von Batteriekastenkomponenten

Materialverschwendung reduzieren und Materialnutzung verbessern

Unterstützung des modularen Batterieplattformdesigns und der Produktion mehrerer Fahrzeuge

Folglich ist die Laserbearbeitung von Batterieträgern für Elektrofahrzeuge zu einem entscheidenden Schritt in der Elektrofahrzeugherstellung geworden.

4. Präzisionsschneiden von Komponenten für Kfz-Abgasanlagen

Abgasanlagen von Kraftfahrzeugen bestehen typischerweise aus Abgasrohren, Schalldämpfergehäusen, Flanschverbindern und Hitzeschutzblechen. Diese Komponenten werden häufig aus Edelstahl oder hitzebeständigem Stahl gefertigt und erfordern daher hohe Bearbeitungsgenauigkeit und Kantenqualität. Traditionelle Stanz- oder Bearbeitungsverfahren benötigen oft mehrere Arbeitsschritte und Spezialwerkzeuge, insbesondere bei komplexen Lochmustern und unregelmäßigen Konturen. Laserschneidmaschinen hingegen ermöglichen das schnelle und präzise Schneiden von Edelstahl und eignen sich daher besonders für dünnwandige Rohre und Blechbauteile, die in Abgasanlagen häufig vorkommen. Dies verbessert nicht nur die Bearbeitungsgenauigkeit und Produktionseffizienz, sondern reduziert auch die Werkzeugkosten.

Da Produktionslinien mit gemischten Modellen immer häufiger anzutreffen sind, leisten die flexiblen Fertigungsmöglichkeiten von Laserschneidmaschinen einen entscheidenden Beitrag zur Automobilindustrie. Sie werden heute in großem Umfang für Automobilkomponenten, Fahrzeugkarosserien, Fahrgestelle, Kofferraumfächer und praktisch alle anderen Anwendungsbereiche der Automobilindustrie eingesetzt.

AORE Laserschneidmaschinenlösungen für die Automobilindustrie

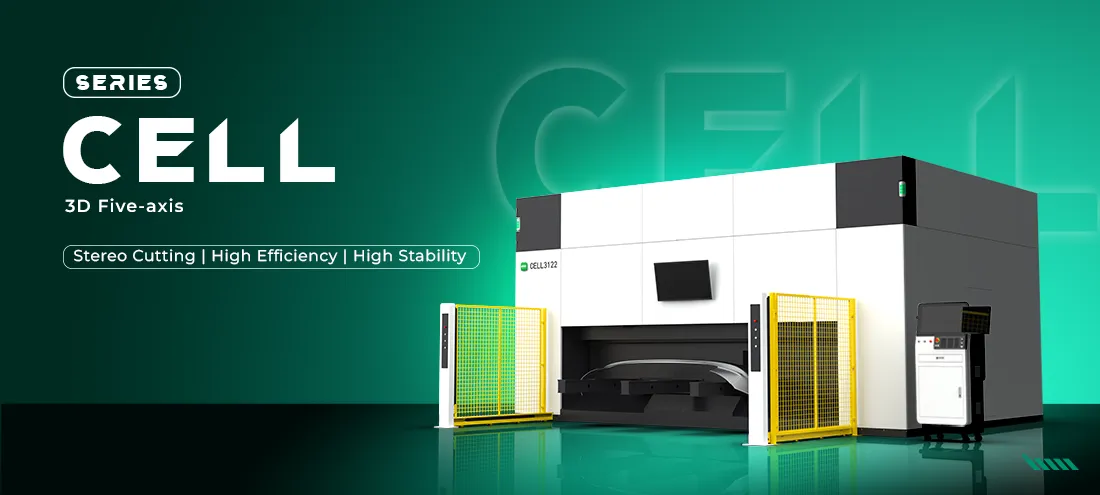

In der Automobilfertigung weisen zahlreiche Bauteile komplexe, dreidimensionale, gekrümmte Oberflächen auf. Solche Teile erfordern typischerweise Mehrwinkelschnitte und aufwendige Konturbearbeitung, die mit herkömmlichen zweidimensionalen Laseranlagen nur schwer effizient bewältigt werden können. Um diesem Bedarf zu begegnen, hat AORE das 3D-Fünf-Achs-Laserschneidsystem der CELL-Serie entwickelt, das speziell für die hochpräzise Bearbeitung komplexer, dreidimensionaler Strukturbauteile konzipiert wurde. Durch die Kombination von Fünf-Achs-Simultanbewegungstechnologie mit einem Hochgeschwindigkeits-3D-Schneidkopf ermöglicht diese Anlage die effiziente Bearbeitung von Bauteilen mit komplexen, mehrwinkeligen, gekrümmten Oberflächen.

Zu den wichtigsten technologischen Merkmalen der CELL-Serie gehören:

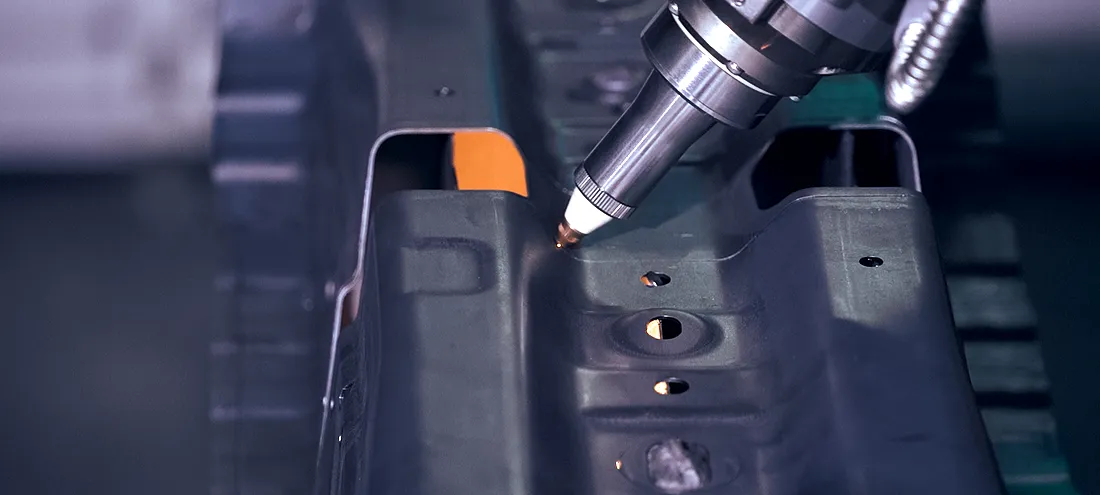

Fünf-Achsen-Synchron-3D-Schneiden: Durch den Einsatz eines fünfachsigen simultanen 3D-Schneidkopfes mit 360°-Drehung und ±135°-Schwenkwinkeln wird eine hochpräzise Bearbeitung komplexer Oberflächen und unregelmäßig geformter Bauteile erreicht.

Doppelstations-Drehtischkonstruktion:  Ausgestattet mit einem hochpräzisen Doppelstations-Drehtisch ermöglicht er gleichzeitige Schneid- und Be-/Entladevorgänge. Die Stationsumschaltzeit beträgt weniger als 3 Sekunden, was die Produktionseffizienz deutlich steigert.

Hohe Dynamik und stabile Struktur: Die hochsteife Portalkonstruktion gewährleistet eine gleichbleibende Präzision auch bei hohen Betriebsgeschwindigkeiten und erreicht eine Positioniergenauigkeit von ±0,03 mm.

Sicherheits- und Umweltdesign:  Die vollständig geschlossene Konstruktion verfügt über ein Rauchabsaugsystem, wodurch die Sicherheit am Arbeitsplatz und der Bedienkomfort effektiv erhöht werden.

Mit dem Fortschritt der Automobilindustrie in Richtung intelligenter Fertigung und Leichtbau wird die Laserschneidtechnologie eine immer wichtigere Rolle bei der Karosserieherstellung, der Bearbeitung von Strukturbauteilen für Fahrzeuge mit alternativen Antrieben und der flexiblen Produktion spielen.

Wenn Sie Laserschneidlösungen für die Automobilfertigung evaluieren, kann Ihnen das Ingenieurteam von AORE professionelle Empfehlungen zur Geräteauswahl geben, die auf Ihrer Materialart, Ihren Produktionskapazitätsanforderungen und Ihrem Produktionslinienlayout basieren, sowie kostenlose Unterstützung bei der Musterprüfung.
