Benutzerhandbuch für Faserlaserschneider – Beheben von Maschinenstörungen

Faserlaserschneidmaschinen Präzisionswerkzeuge sind für die industrielle Fertigung unverzichtbar, doch selbst die beste Ausrüstung stößt auf technische Herausforderungen. Häufige Probleme: Unerwartete Laserabschaltungen, Yaskawa-Motoralarme oder X-Achsen-Servofehler können die Produktion unterbrechen und die Effizienz beeinträchtigen. Um Ausfallzeiten zu minimieren und den Betrieb aufrechtzuerhalten, ist es entscheidend, diese Probleme schnell zu beheben.

Dieser Leitfaden behandelt häufige Probleme im After-Sales-Bereich, darunter plötzliche Laserausfälle, Probleme mit der Encoder-Konnektivität, Servoalarme und Störgeräusche. Ob defekter Laserkopf, Fehler in der Encoder-Verkabelung oder Servoantriebsfehler – unsere Schritt-für-Schritt-Lösungen unterstützen Techniker bei der effektiven Diagnose und Behebung von Problemen. Durch den Einsatz von Überwachungssoftware, die Überprüfung von Hardwarekomponenten und die Einhaltung systematischer Fehlerbehebungsprotokolle können Anwender die Maschinenfunktionalität zuverlässig wiederherstellen.

1. Der Laser der Metall-Laserschneidmaschine ist jetzt ausgeschaltet. Er startete einwandfrei und stoppte plötzlich. Was können wir dagegen tun?

Lösung

(1) Check whether the laser has an alarm, you can observe the status of the laser on the laser status indicator. When there is an alarm, connect the laser monitoring software to observe the alarm information and solve the problem.

(2) Verwenden Sie die Metall-Laserschneidmaschine Überwachungssoftware zur Überwachung des Betriebsstatus des Lasers. Überprüfen Sie die Laserprotokollseite. Wenn Sie die Schneidsoftware zur Steuerung des Lichttors verwenden, entsprechen rotes Licht und Punktschießen einigen Laserstatus-Rückmeldungen. Wenn keine Signalrückmeldung vorliegt, müssen Sie überprüfen, ob die Lasersteuerleitung korrekt ist.

(3) Kein rotes Licht am Laserkopf. Überprüfen Sie den Laserstatus und schalten Sie das rote Licht ein. Ist der Laserstatus normal, schalten Sie die START-Taste des Lasers aus und prüfen Sie, ob die Schutzlinse des Laserkopfs verschmutzt ist. Ist im Schutzspiegel rotes Licht sichtbar, ist der Laserkopf oder die Faser der Metalllaserschneidmaschine schwer beschädigt. Ist rotes Licht sichtbar, muss sichergestellt werden, dass die Fokussierschutzlinse einwandfrei ist. Ist kein rotes Licht sichtbar, müssen Laserkopf und Faser getrennt werden, um den Grad der Beschädigung festzustellen, zu überprüfen und zur Reparatur einzusenden!

2. So lösen Sie den Motoralarm des Faserlaserschneiders Yaskawa

Ursachen sind:

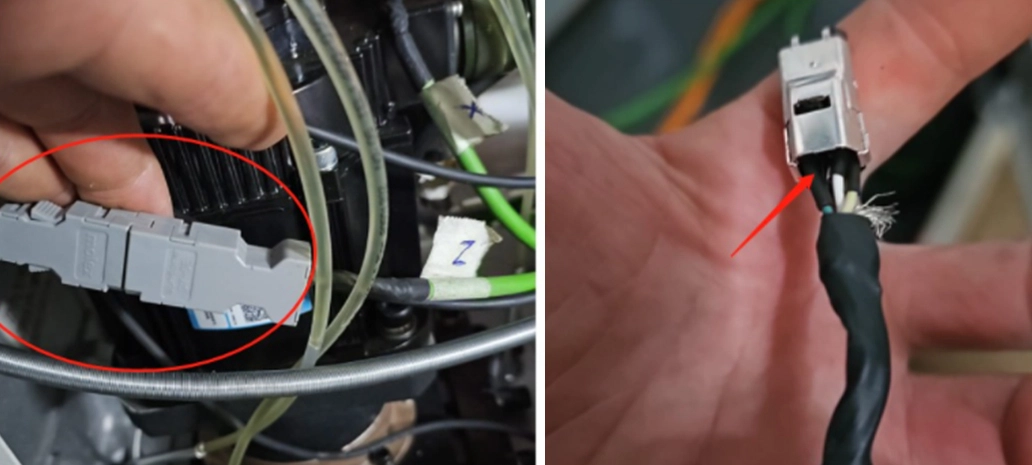

1.Schlechter Kontakt am Encoder-Anschluss oder falsche Verdrahtung des Steckers.

2. Das Encoderkabel ist gebrochen, kurzgeschlossen oder es wird ein Kabel verwendet, dessen Impedanz die angegebene überschreitet.

Korrosion durch Temperatur, Feuchtigkeit oder Gas; Kurzschluss durch Wassertropfen oder Schneidöl; schlechter Kontakt des Steckers durch Vibration.

3. Störung durch Störgeräusche.

4. Servoausfall.

Lösung:

1. Stecken Sie den Encoderstecker erneut ein, um die Verkabelung des Encoders zu überprüfen.

2. Prüfen Sie, ob das Encoderkabel des Faserlaserschneiders defekt ist und ob die Steckerschweißleitung fest sitzt. Schließen Sie den Servomotor an einen anderen Servomotor an. Tritt der Alarm nach dem Einschalten nicht auf, ist möglicherweise die Servoeinheit beschädigt. Bleibt der Alarm bestehen, liegt möglicherweise ein Defekt am Motor der Metalllaserschneidmaschine oder am Encoderkabel vor.

3. So lösen Sie den X-Achsen-Servoalarm eines Metalllaserschneiders

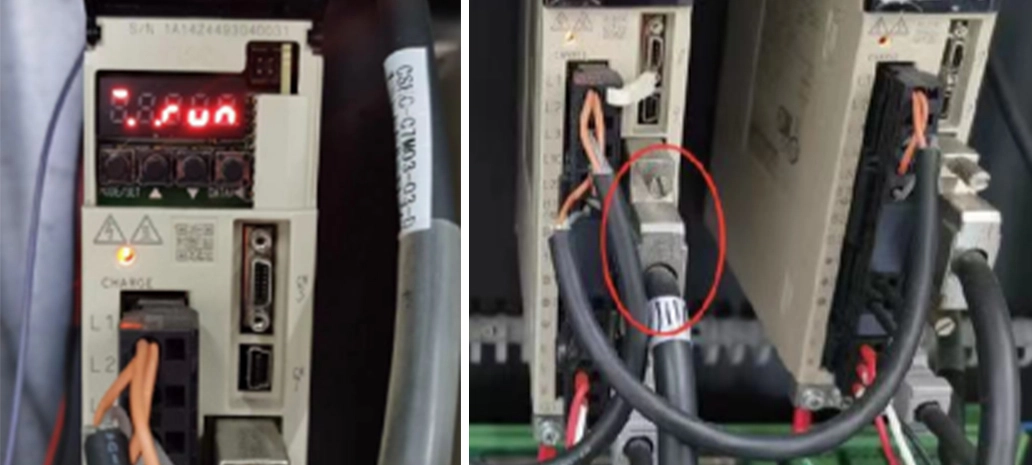

1. Der Servoantrieb weist einen Alarmcode auf. Überprüfen Sie den Alarmcode und befolgen Sie die Anweisungen im Handbuch.

2. Wenn kein Alarmcode vorliegt, initialisieren Sie den Antrieb und setzen Sie die Antriebsparameter zurück.

Wenn nach erneuter Eingabe der Parameter der Faserlaserschneidmaschine weiterhin ein Alarm auftritt, tauschen Sie die Servoleitung des Servoantriebs aus. Verschwindet der Alarm, liegt ein Problem mit der Servoleitung vor.

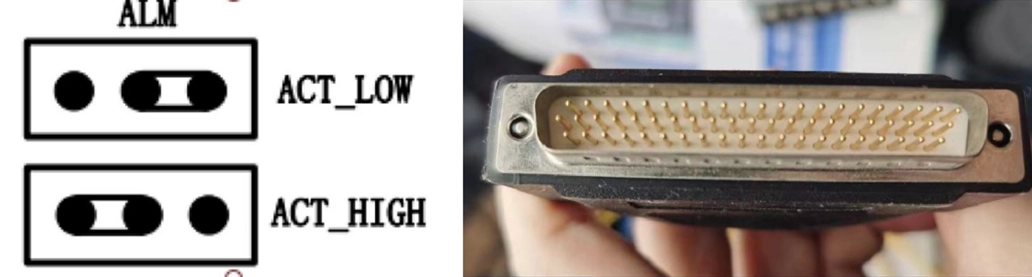

Wenn der Alarm auch nach dem Austausch des Servokabels weiterhin besteht, prüfen Sie, ob die entsprechende Jumperposition des Servokabels einen niedrigen Pegel aufweist. Normalerweise ist ein niedriger Pegel zulässig.

Wenn der Alarm weiterhin besteht, prüfen Sie, ob die Nadel des 62-adrigen Kabels normal ist. Ersetzen Sie das 62-adrige Kabel zum Testen durch ein anderes. Wenn die Nadel normal ist oder Sie das 62-adrige Kabel ersetzen, besteht weiterhin ein Alarm. Sie müssen das Gerät zur Reparatur ins Werk zurückschicken.
