Laserschneidmaschine für Stahlkonstruktionen: Installations- und Wartungsanleitung

Für den zuverlässigen Betrieb einer Laserschneidanlage für Stahlkonstruktionen sind eine fachgerechte Installation, eine professionelle Inbetriebnahme und regelmäßige Wartung unerlässlich. Bereiten Sie vor der Installation der AORE GR-H-Serie Werkstatt, Versorgungseinrichtungen und Betriebsmaterialien vor. Die Einhaltung des empfohlenen Wartungsplans trägt dazu bei, ungeplante Ausfallzeiten zu reduzieren und eine gleichbleibende Schneidleistung zu gewährleisten.

1. Wie bereitet man die Installation einer Laserschneidmaschine für Stahlkonstruktionen vor?

Vor der Auslieferung sind die Werkstattaufteilung, das Fundament, die Transportroute, die Versorgungsleitungen und der Schulungsplan für die Bediener zu bestätigen.

Empfohlener Vorbereitungsplan:

• 10 Wochen vor der Installation: Maschinenaufstellung, Fundament und Transportweg bestätigen.

• 8 Wochen vor der Installation: Bediener, Wartungspersonal und Schulungen organisieren.

• 4 Wochen vor der Installation: Gegebenenfalls Stromanschlüsse und Druckluft bereitstellen.

• 2 Wochen vor der Installation: Stickstoff, Sauerstoff, Kühlwasser und Druckluft entsprechend der Maschinenkonfiguration bereitstellen.

Das Fundament muss den Anforderungen der Montagezeichnung für das jeweilige Modell entsprechen. Zu den Referenzanforderungen gehören eine Ebenheit des Fundaments von ±5 mm und eine Betondicke von mindestens 200 mm. Beachten Sie stets die modellspezifische Fundamentzeichnung.

Sorgen Sie für ausreichend Freiraum für Betrieb und Wartung. Als Richtwert gilt: Halten Sie die linke und hintere Seite der Maschine mindestens 1200 mm von den Werkstattwänden entfernt und die Laserquelle mindestens 1000 mm von der Wand.

2. Installationsumgebung und Hilfsprogramme

Installieren Sie das Gerät in einem trockenen, gut belüfteten Innenraum. Vermeiden Sie direkte Sonneneinstrahlung, starke lokale Luftströmungen, Lösungsmitteldämpfe und andere Verunreinigungen.

Die Referenzbetriebstemperatur liegt zwischen -10 °C und 40 °C. Wenn die Maschine ausgeschaltet ist, sollte die Umgebungstemperatur nicht unter 4 °C fallen.

Hilfsgase und Kühlwasser entsprechend dem Schneidprozess und der Maschinenkonfiguration bereitstellen:

• Stickstoff: Mindestens 99,999 % Reinheit für das Schneiden von Edelstahl.

• Sauerstoff : Mindestens 99,9 % Reinheit für das Schneiden von Kohlenstoffstahl.

• Druckluft : Sauber, trocken und ölfrei, entsprechend den Druck- und Filtrationsanforderungen der Maschine.

• Kühlwasser: Verwenden Sie hochwertiges demineralisiertes, destilliertes oder deionisiertes Wasser gemäß den Angaben in der Bedienungsanleitung des Geräts.

• Hydrauliköl: Die Verwendung von verschleißhemmendem Hydrauliköl Nr. 46 ist eine Referenzempfehlung; bitte prüfen Sie die Anforderungen für die jeweilige Konfiguration.

Bitte prüfen Sie vor der Installation alle technischen Parameter anhand der entsprechenden Modelldokumentation.

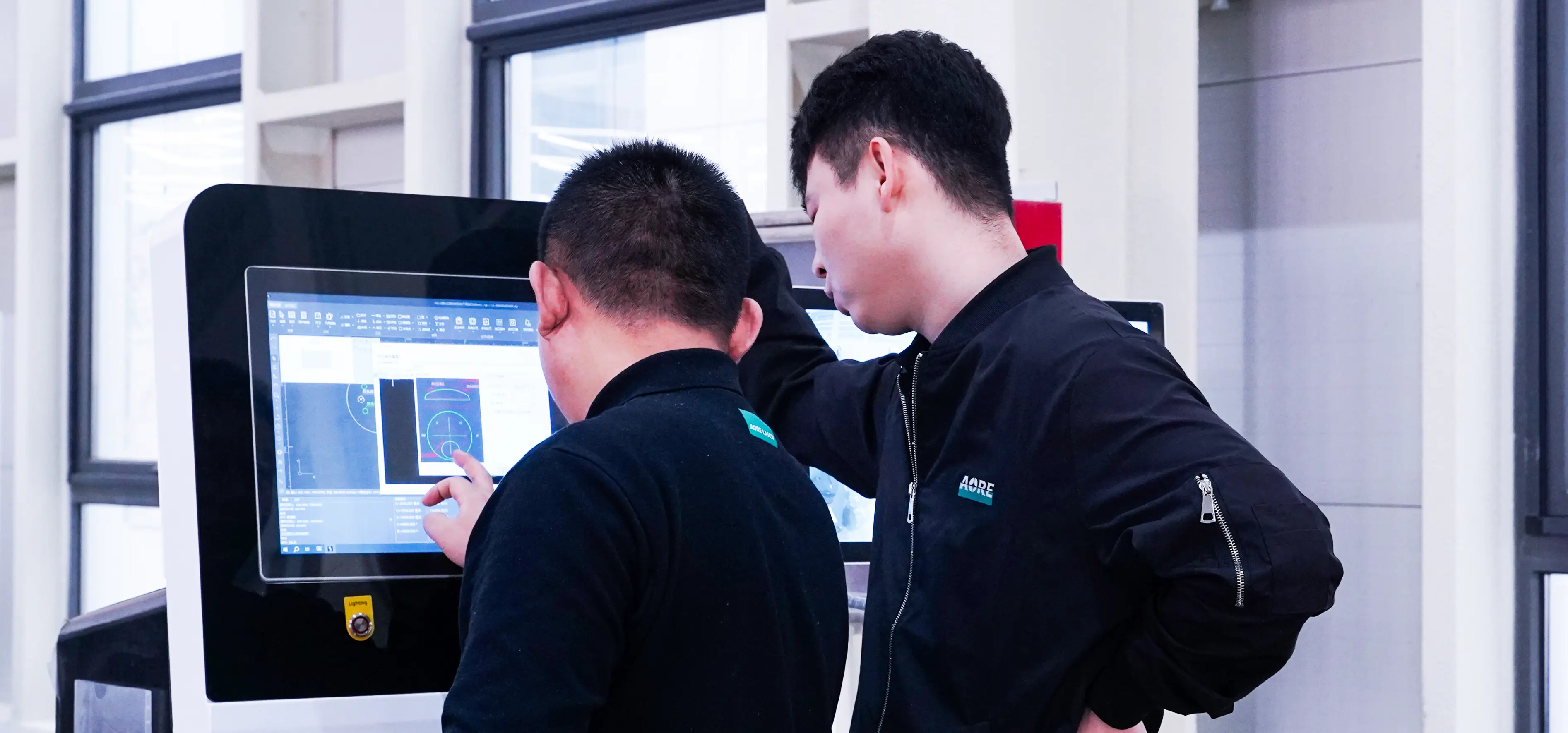

3. Inbetriebnahme und Sicherheit

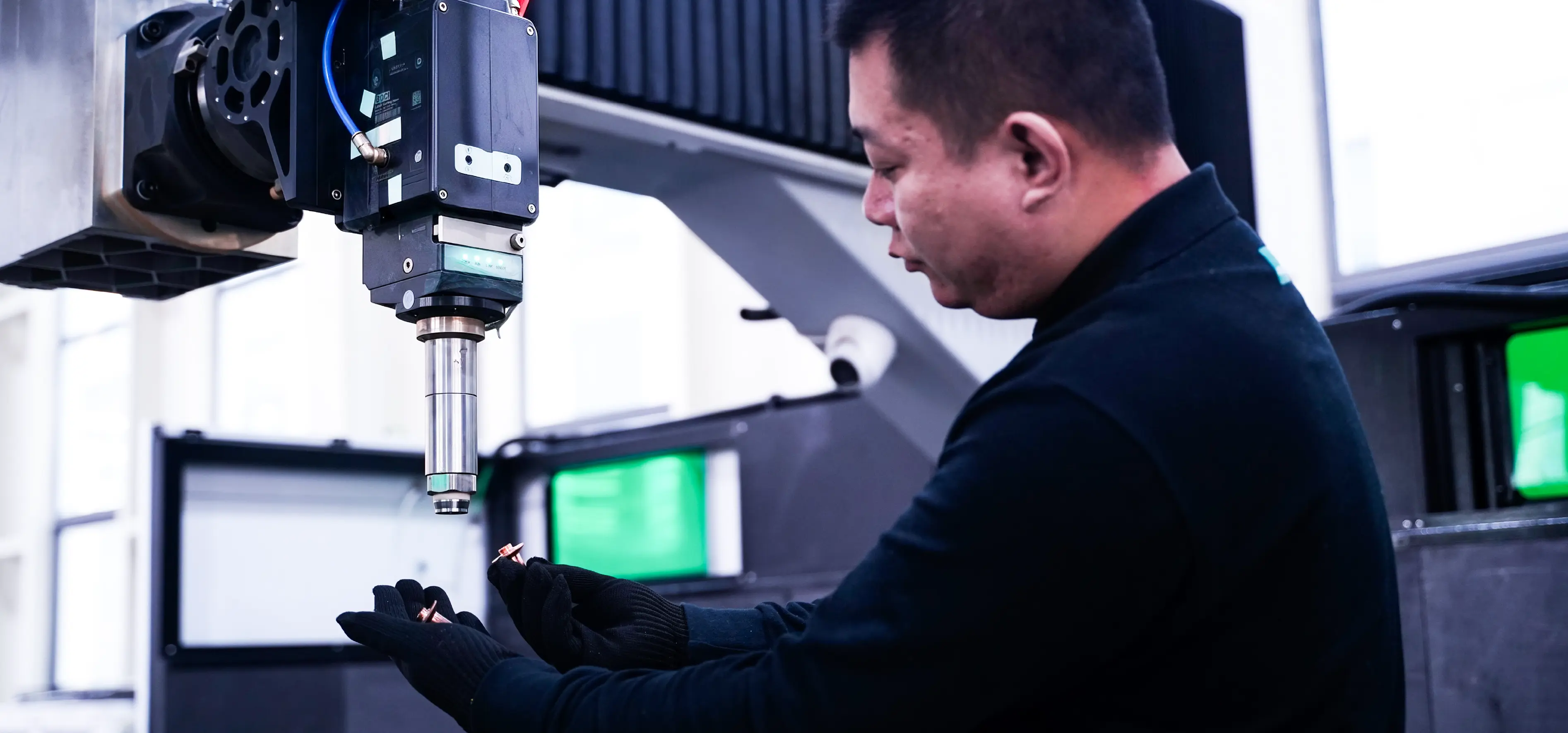

Die Erstinbetriebnahme und der Vorproduktionsbetrieb sollten von AORE-autorisiertem Servicepersonal oder anderen entsprechend qualifizierten Fachkräften durchgeführt werden. Zu den Aufgaben gehören unter anderem die Positionierung, Nivellierung, Kalibrierung, Sicherung, Kühlmittelvorbereitung, Anschlüsse, Funktionsprüfungen und die Einweisung des Bedieners.

Die Bedienung, Inbetriebnahme und Wartung des Geräts darf ausschließlich von geschultem und autorisiertem Personal durchgeführt werden. Bitte kontaktieren Sie AORE, bevor Sie die Maschine versetzen oder demontieren, da unbefugte Bewegungen oder Demontagen die Garantie beeinträchtigen können.

Wichtig: Die Faserlaserschneidmaschine GR-H ist ausschließlich zum Schneiden von Metallwerkstoffen ausgelegt. Beachten Sie stets die Bedienungsanleitung und die zulässigen Anwendungsbereiche für das jeweilige Maschinenmodell.

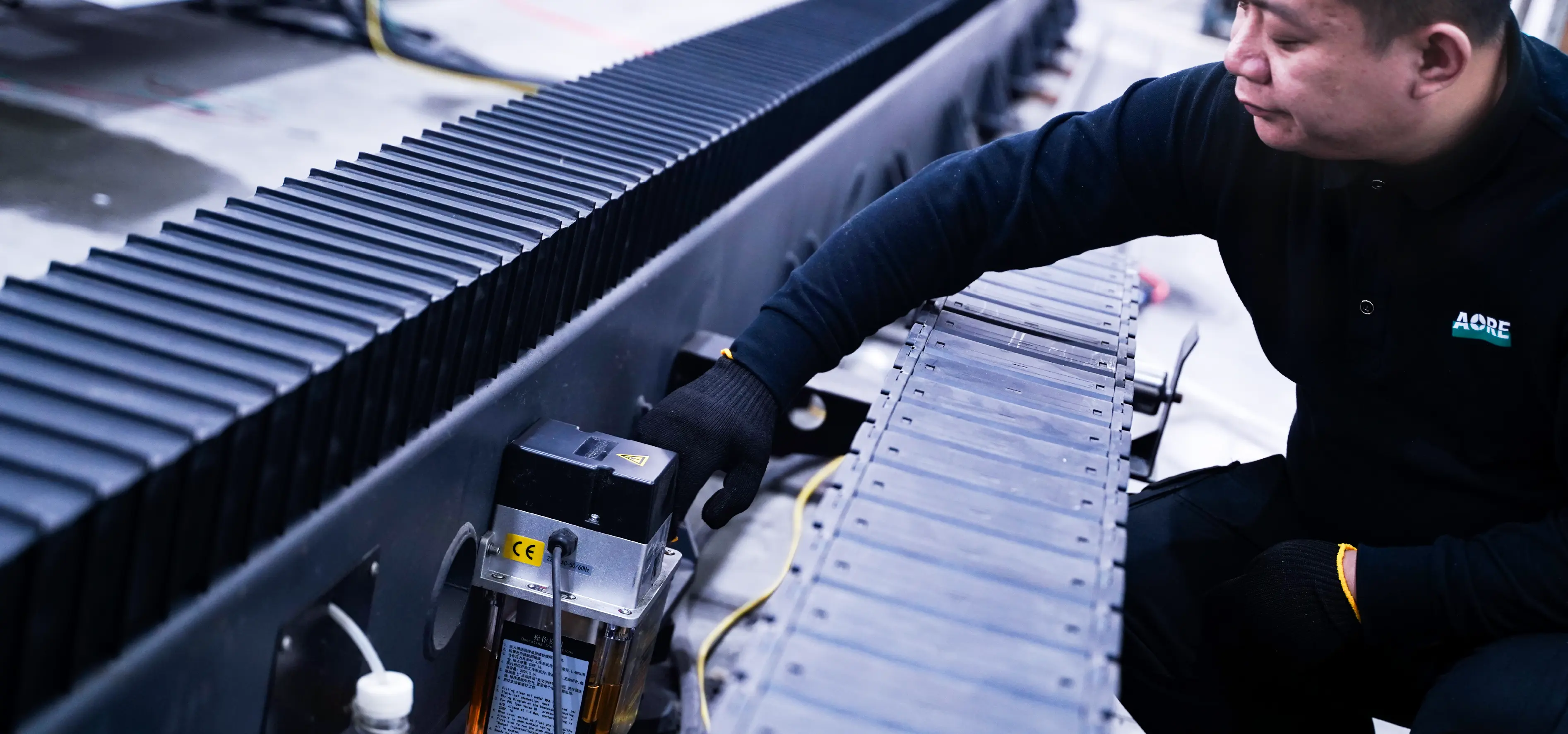

4. Checkliste für die Wartung von Stahllaserschneidmaschinen

Regelmäßige Wartung trägt dazu bei, ungeplante Ausfallzeiten zu reduzieren und eine gleichbleibende Schneidleistung zu gewährleisten. Der folgende Wartungsplan dient als Orientierung; beachten Sie stets die aktuelle Wartungsanleitung für Ihr spezifisches Modell.

Befolgen Sie die Wartungsanleitung für Ihr spezifisches Modell. Dokumentieren Sie alle Wartungsarbeiten und wenden Sie sich an qualifiziertes Servicepersonal, wenn spezielle Einstellungen oder Reparaturen erforderlich sind.

5.  Häufig gestellte Fragen

5.1 Was muss ich vor der Installation einer Laserschneidmaschine für Stahlkonstruktionen vorbereiten?

Vor der Auslieferung müssen Fundament, Aufstellfläche, Stromversorgung, Hilfseinrichtungen, Schneidgase und das vorgeschriebene Kühlwasser bereitgestellt werden.

5.2 Wie oft sollte eine Laserschneidmaschine gewartet werden?

Die Wartungshäufigkeit hängt von den Betriebsstunden, den Arbeitsbedingungen und der Maschinenkonfiguration ab. Halten Sie sich an den Wartungsplan des Herstellers und dokumentieren Sie die durchgeführten Wartungsarbeiten.

5.3 Kann ich die Maschine selbst versetzen oder demontieren?

Kontaktieren Sie AORE, bevor Sie die Ausrüstung versetzen oder demontieren, um sicherzustellen, dass die Arbeiten ordnungsgemäß beurteilt und durchgeführt werden.

Abschluss

Eine fachgerechte Installation, geschultes Bedienpersonal und regelmäßige Wartung gewährleisten den zuverlässigen Betrieb einer Laserschneidmaschine für Stahlkonstruktionen. Prüfen Sie vor der Installation die Fundament-, Versorgungs- und technischen Anforderungen für Ihr spezifisches GR-H-Modell.

Erkunden Sie die Laserschneidmaschine der AORE GR-H-Serie, um mehr über ihre Bearbeitungsmöglichkeiten und verfügbaren Konfigurationen zu erfahren.

Hinweise zur Maschinenauswahl finden Sie in unserem Leitfaden  „ So wählen Sie eine Laserschneidmaschine für Stahlkonstruktionen aus: Ein umfassender Leitfaden für H-Träger, Profile und Rohre “.
